Anpassade väg- och tunnelbeläggningsmaskiner

Specifikationer:AHT4000/AHT6000/AHT8000/AHT7500S

* :Valfritt är grundbeläggningsbredden 2500 mm eller 3500 mm, och beläggningsbredden breddas med 250 mm eller 300 mm intervall.

Den anpassas av kunden enligt de faktiska konstruktionskraven.

**:alternativ 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

tillval2--TAD850VE, Volvo160kW/2200rpm.

***:alternativ -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

All information och specifikationer är korrekta vid tryckningstillfället och kan ändras utan föregående meddelande.

Prestandaegenskaper:

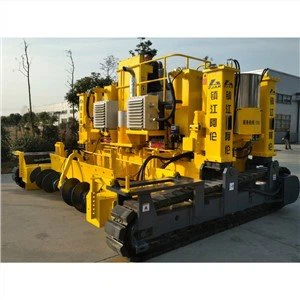

AHT4000/6000/8500/7500S betongbeläggningsmaskiner är konstruerade med full hydraulisk drivning, centraliserad datorstyrning med realtidsövervakning och självdiagnostik samt automatiska utjämnings- och spårningssystem.

● ÖVERSIKT

Denna innovativa, avancerade och praktiska maskin av hög standard är en viktig specialutrustning för byggande av betongvägar och torg- och flygplatsbeläggningar.

●MYCKET FLEXIBEL BETONG SLIPFORM BELÄGGNING

Den slipformade betongbeläggaren kan exakt belägga vanliga betongbeläggningar med bredd från 3,0 m till 8,5 m och tjocklek upp till 450 mm.

●BETONGKOMPAKTERINGSMEKANISM

Asfaltläggaren är utrustad med en hydraulisk vibratordrift. Utläggaren levereras som standard med 14 hydraulanslutningar (tillval: 9 eller 18). Samtidiga operationer med spridning, skrapning, vibrering, stampning och extrudering samtidigt vid beläggning av stödskikt och betongväg.

●EFFEKTIVT MOTORHANTERINGSSYSTEM

ECO-lägesinställningen justerar automatiskt motoreffekten till de aktuella prestandakraven för att säkerställa bränsleeffektiv dieselförbrukning och låga bulleremissioner. AHT6000/8500/7500S är utrustade med VOLVO TAD552VE/TAD851VE/TAD852VE-motorer, med banbrytande, högpresterande motorteknologi (upp till 210 kW/290 hk uteffekt) som uppfyller EC Steg IIIA-emissionsstandarder.

●ROLIG MASKINDESIGN och HÅLLBAR BELÄGGNINGSFORM

Maskinens robusta design garanterar konsekvent högeffekts betongbeläggning och exakta beläggningsresultat även under svåra förhållanden. Utläggaren kan vara kompatibel med 8,5 m (eller 9 m) serier av metriska beläggningsformar. Serien 3,0 m till 8,5 m levereras som standard med en slitsula och kan utrustas med en valfri kronprofil.

●STYR- OCH DRIVSYSTEM MED HÖG PRECISION

Automatisk utjämning och spårningssystem för att säkerställa beläggningens planhet, rakhet och jämnhet vid vägkrökar. Det intelligenta kontrollsystemet och antisladdstyrsystemet för extremt smidig drift säkerställer rakheten hos exakt betongbeläggning.

●PERFEKT ERGONOMI OCH HANTERING

Den ergonomiskt utformade förarplattformen har ett användarvänligt manöverkoncept och enastående sikt, vilket gör jobbet lättare för föraren. Helt hydrauliskt oberoende drivning, mikrodator med display och självdiagnosfunktion. Ergonomiskt designad med smarta kontroller för bekvämlighet och användarvänlighet.

●HELT MODULÄR MASKINDESIGN

Maskinens helt modulära design gör det möjligt att flexibelt modifiera och uppgradera med nya tillval enligt användarens krav. Kompakta mått och minimala krav på eftermontering säkerställer att asfaltläggaren lätt kan lastas och transporteras ekonomiskt. Beroende på konfigurationen kan pluggstångsinföraren eller oscillerande balk och superslätare förbli monterad på maskinen under transport.

AHT4000/6000/8000/7500sSlipform asfaltläggare är designade med full hydraulisk drivning, centraliserad datorstyrning med realtidsövervakning och självdiagnosfunktion samt automatiska utjämnings- och spårningssystem.

Denna innovativa, avancerade och praktiska maskin av hög standard är en viktig specialutrustning för byggande av höghastighetståg och betongvägar.

● AHT4150 /6000/8000/7500S betongbeläggningsmaskiner är lämpliga för konstruktion av höghastighetstågstödlager och betongvägar.

● Samtidiga operationer med spridning, skrapning, vibrering, stampning och extrudering samtidigt vid beläggning av bärlager och betongväg.

● Helt hydrauliskt oberoende drivning, mikrodator med display och självdiagnosfunktion.

● Ergonomiskt utformad med smarta kontroller för bekvämlighet och användarvänlighet.

● Importerade nyckelkomponenter för att säkerställa maskinens tillförlitlighet och förlänga utläggarens livslängd.

Funktioner (9)

Motor

Volvo / Cummins vattenkyld motor, kraftfull reservation med högt vridmoment,

låg bränsleförbrukning, utsläpp i överensstämmelse med miljön i Europa.

Vibrationsanordning

Superhög frekvens, starka vibrationer, hög täthet av beläggning på ovansidan

Automatiskt utjämningssystem

Automatiska utjämnings- och spårningssystem säkerställer planhet på beläggningsytan och vägens rakhet.

Skrapplåt

Styrs genom två hydraulcylindrar för att kontrollera betongmängden som kommer in till formningsmall, som kan gå upp och ner helt eller upp och ner oberoende av varandra vid antingen vänster eller höger.

Resesystem

Två hydrauliskt drivna larvband och mikrodatorkontroll säkerställer förinställd konstant hastighet, korrekt körning i rak linje och mjuk styrning runt kurvor

Perfekt ergonomisk design och driftskoncept

Den ergonomiskt utformade förarplattformen har ett användarvänligt manöverkoncept och enastående sikt, vilket gör jobbet lättare för föraren.

Centraliserad smörjning

Centralsmörjning kan auto. Ladda smörjfett till högtemperatur- och drivkomponenter, förläng utslitningsperioden effektivt, förbättra tillförlitligheten av sabotage och matning avsevärt.

STANDARD ELLER VALFRI UTRUSTNING

1. Hydrauliska vibratorer

Asfaltläggaren levereras som standard med 14 hydrauliska anslutningar för att driva de hydrauliska vibratorerna (9 eller 24 som tillval)

2. Separata sidostavsinsatser

Sidostagsinläggare på den utrustade på båda sidorna sätter automatiskt in dragstänger för att asfaltera intilliggande vägbeläggningar

3, längsgående dragstångsinförare (endast för AHT8500/SF7500S)

Längsgående dragstänger sätts in automatiskt för att förhindra att plattorna glider isär vid de längsgående lederna.

4, Valfritt SUPER SMÖR

Superslätaren tillverkad av högkvalitativt material säkerställer perfekt ytkvalitet

5, Valfri oscillerande strålinförare (endast för AHT7500S)

Den excentriskdrivna, kraftiga oscillerande balken med automatisk lyftfunktion när maskinen stannar kan ta bort eventuella ojämnheter i betongbeläggningens yta.

6, valfri DBI-insats (endast för AHT7500S)

Den omfattande pluggstångsinföraren (DBI) monterad på maskinramen (endast för AHT7500S) har den valfria automatiska insättningsfunktionen som kan sätta in pluggstången i exakt position.

FÖRDELAR MED AHT4000/6000/8500/7500S SERIEN SLIPFORM PLATSER

1 . Kraftfullmotor

Den kraftfulla motorn garanterar en effektiv betongbeläggning i det optimala effekt- och vridmomentområdet hela tiden.

2. Prestandaoptimerad Eco Mode Engine Management

ECO-läget kan automatiskt anpassa motoreffekten efter prestandakrav för att garantera optimal motoreffektivitet, ekonomisk dieselförbrukning och låga bulleremissioner.

3. Standardiserat driftkoncept, ergonomiskt optimerad, tydligt organiserad kontrollpanel

Med sin toppmoderna skärm och tydliga, språkneutrala symboler främjar kontrollpanelen produktiv drift på plats. Det standardiserade, självförklarande driftkonceptet som används på olika modeller ger bättre synergieffekter.

4. Enkel åtkomst till underhålls- och inspektionspunkterna minimerar underhållskraven.

5. Högkvalitativt maskinkontrollsystem

Det högkvalitativa maskinstyrsystemet som använder ZJAR PAVINGS egenutvecklade mjukvara ökar både driftsäkerheten och slipformsutläggarens användningsområde.

6. SERVICE DIAGNOSTIK SYSTEMWIDIAG

ZJAR PAVER, servicediagnossystemet med ett standardiserat gränssnitt, låter tekniker snabbt felsöka fel direkt på plats.

7. Kontrollsystem för tvärgående lutning

Innovativ elektronisk tvärlutningskontroll som utvecklats av ARAN minskar maskinens svarstid avsevärt, vilket resulterar i den önskade beläggningseffekten.

8. Hastighetsjustering (Maskingång och hastighetsreglering)

Den datorstödda hastighetsjusteringen av varje enskild bandenhet gör att specifikationerna kan följas med precision, även vid asfaltering runt kurvor.

9. Snabb omvandling under transport och enkel transport

Den minimala ansträngning som krävs för att konvertera utläggaren under transport minskar driftskostnaderna. Manövrerbarhet och kompakta maskindimensioner gör transporten enkel.

Riktlinjer för åtgärder:

Upprätthåll högt lagsammanhållning, ge laganda fullt ut, ta vetenskaplig och teknisk innovation som en kraftfull drivkraft, ge full spel åt tekniska fördelar, förnya marknadsföringsmetoder, skapa speciella och utsökta funktioner, gör Zhenjiang Aran Machinery-nivå till en högre nivå.

Applikationsscener:

Scener av torg- och flygplatskonstruktion

Scener av väg ochTunnelKonstruktion

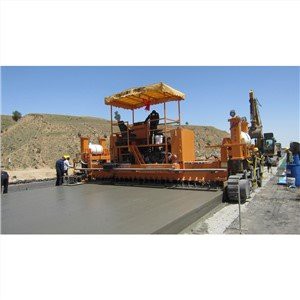

På mycket kort tid var betongbeläggningen snabbt klar genom högintensiv konstruktion.

Halkformad beläggning med jämn yta och god kompakthet

AHT8500 enstegsformning med bra och snyggt hörn och kant

Exakt drift med det automatiska avjämningssystemet leder till stor jämnhet på beläggningsytan.

I många regioner i Sydostasien är det nödvändigt att placera stålnät inuti betongbeläggningen.

Och vissa projekt kräver att längsgående dragstänger placeras i betongformer, som också kan förplaceras manuellt.

Tillämpning av mekanismen för automatisk insättning av dragstänger

WorkingPrincip:

Betongbilen häller betongblandning framför spridaren; asfaltläggaren rör sig framåt med en viss hastighet; arbetsmekanismen börjar fungera. Skruvspridaren separerar den staplade betongen längs vänster och höger riktning och fördelar den jämnt framför skrapplattan. Den tillfälliga skrapplattan, med höjden hydrauliskt justerbar, skrapar cementbetongen till den nödvändiga förbeläggningstjockleken. Frekvensomvandlingens plug-in vibrerande stav vibrerar med en viss frekvens för att driva ut luft som smälter in i betongen under blandning och sedan för att eliminera porer.

Början av arbetet

Scen för urbana vägbyggen i Sydostasien, där hälften av vägbeläggningen var asfalterad.

I Kambodja

Kraftigt förbättrad byggkvalitet och arbetseffektivitet vann mycket beröm från lokala ägare

Byggscener i Afrika i Nigeria, Madagaskar, Senegal och Mauritius

Samordnad beläggning, ger hög arbetseffektivitet

Beläggningskonstruktion, om du behöver undvika hinder behövs flera enkla betongformar för att slutföra ombeläggningen.

Klass 1 motorväg i Puerto Princess, Filippinerna

Två alternativ för lastning för sjötransport:

Inget behov av att ta bort stora delar såsom larvbandet; hela maskinen skickas i den platta rackbehållaren; när den transporteras till byggarbetsplatsen kan den fungera efter att ha monterat ett litet antal tillbehör, som visas på bilden ovan.

Demontera larvbandet för hela maskinutrustningen i oberoende små delar och lägg i behållaren. Vid leverans till arbetsplatsen är det mycket monteringsarbete innan det kan sättas i konstruktion.

Lastning för landtransport:

Lastning av gods för landtransport: Lyft utläggaren på plattformssläpet

Kör utläggaren på plattformsvagnen från den sidomonterade dedikerade gångstödsramen.

Långvägstransport med platt släp

ISO-certifiering

CE-certifiering

Service efter försäljning:



Genom aktiesamarbete och integration och omorganisation stärker ARAN Company sin uthållighetskraft, förbättrar omfattande sin övergripande styrka och bildar ett nytt språng framåt utvecklingsmekanism.

ARAN-företaget kommer att vara i linje med företagskonceptet "Skapa värde för användare" och förbättra företagets kärnkonkurrenskraft, för att uppnå det nya språnget för Zhenjiang Aran Machinery Co., LTD



Åtagande om produkteftermarknadsservice

Tillverkaren kommer att garantera kvaliteten på utrustningen under en period av 12 månader efter betalning (förutom vanlig förbrukning, motordelar och förbrukningsvaror). Under garantiperioden ska Säljaren fullt ut garantera driften av utrustningen. Under garantiperioden, om något kvalitetsfel eller skada inträffar under driften av utrustningen, ska Säljaren leverera samma reservdelar till användaren med flyg på Säljarens bekostnad.

När betongbeläggaren har sålts kommer en professionell serviceingenjör från en inhemsk eller utländsk mobil bensinstation att skickas till platsen gratis för installation, driftsättning och teknisk utbildning under en period av 15 dagar på begäran av slutanvändarna. Flygbiljetten tur och retur till arbetsplatsen och lokala transportkostnader för den professionella servicepersonalen kommer att bäras av användaren. Dessutom, om ytterligare tekniska tjänster krävs för Köparens projekt efter idrifttagning och teknisk utbildning är slutförd, kommer Säljaren att se till att dess servicetekniker förlänger vistelsen eller gör ett besök på webbplatsen.

Företaget kommer att fortsätta att optimera produkterna och ge en servicegaranti. Efter mottagandet av Köparens meddelande om begäran om service kommer ett skriftligt svar att erbjudas inom 24 timmar för att presentera motsvarande behandlingsmetod, och delar kommer att skickas till Användarens webbplats med flyg eller expressleverans på kortast möjliga tid, så att våra utländska användare kan njuta av livstids tekniska tjänster och leverans av reservdelar.

Kvalitetssäkring för produktionsprocess och tillverkning

Zhenjiang Aran Machinery Co., Ltd. är ett professionellt tillverkningsföretag för vägmaskiner. Det fokuserar på forskning och utveckling av produkter för vägmaskiner i mer än 30 år och har samlat rik erfarenhet av design och tillverkning av vägmaskiner. Företaget har en stark teknisk kraft, utsökt tillverkningsteknik och rik ledningserfarenhet. Den ärvda teknologin från de ursprungliga produkterna från Zhenjiang Road Machinery Company har Zhenjiang Aran vidareutvecklat och kontinuerligt förbättrat produktens prestanda och kvalitet.

I enlighet med principen om "Allt för användarna" tillhandahåller företaget utrustningsanpassning enligt användarens behov. Baserat på avancerad utländsk teknologi, i kombination med de faktiska inhemska förhållandena för vägbyggen, har Zhenjiang Aran kontinuerligt förbättrat och fulländat sin produktdesign och har utvecklat en serie produktgrupper för beläggningar och blandningsutrustning. Samtidigt har företaget också bemästrat kompetensen att utveckla nya typer av vägbyggnadsprodukter. Med sin ledande teknologi, innovativa anda, pålitliga kvalitet och servicegaranti, marknadsför Zhenjiang Aran nu sina produkter över hela världen. I Kina, Afrika, Östeuropa, Indien, Latinamerika, Mellanöstern, Ryssland och Sydostasien hjälper Zhenjiang Aran till att bygga en vacker framtid för världen.
