Byggande av väg med asfaltläggare

Specifikationer:AHT4000/AHT6000/AHT8000/AHT7500S

* :Valfritt är grundbeläggningsbredden 2500 mm eller 3500 mm, och beläggningsbredden breddas med 250 mm eller 300 mm intervall.

Den anpassas av kunden enligt de faktiska konstruktionskraven.

**:alternativ 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

tillval2--TAD850VE, Volvo160kW/2200rpm.

***:alternativ -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

All information och specifikationer är korrekta vid tryckningstillfället och kan ändras utan föregående meddelande.

Funktioner

一,Prestandaegenskaper:

AHT4000/6000/8500/7500S betongutläggare är helt hydrauliskt driven, centraliserad datorstyrning med realtidsövervakning och självdiagnostik samt ett automatiskt utjämnings- och spårbarhetssystem.

● ÖVERSIKT

Denna innovativa, avancerade och praktiska maskin av hög standard är en viktig professionell utrustning för byggande av betongvägar och torg och flygplatsbeläggningar.

●ROLIG MASKINDESIGNandHÅLLBARBEläggningsform

Maskinens robusta design garanterar konsekvent betongbeläggning med hög avkastning och exakta beläggningsresultat även under svåra förhållanden. Utläggaren är kompatibel med 8,5 m (eller 9 m) serier av metriska beläggningsformar. Serien 3,0 m till 8,5 m levereras som standard med en slitsula och kan utrustas med en valfri kronprofil.

●MYCKET FLEXIBEL BETONG SLIPFORM BELÄGGNING

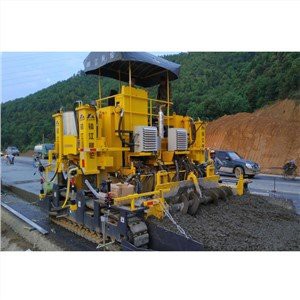

Betongslipformade stenläggare kan exakt belägga standardbetongbeläggningar med bredder från 3,0 m till 8,5 m och tjocklekar upp till 450 mm.

●BETONGKOMPAKTERINGSMEKANISM

Beläggning Stödet och betongbeläggningen beläggs med samtidig stenläggning, skrapning, vibration, packning och extrudering.

●EFFEKTIVT MOTORHANTERINGSSYSTEM

ECO-lägesinställningarna justerar automatiskt motoreffekten baserat på aktuella prestandakrav för att säkerställa bränsleeffektiv dieselförbrukning och låga bulleremissioner.

●STYR- OCH DRIVSYSTEM MED HÖG PRECISION

Automatiskt utjämnings- och spårsystem säkerställer jämn beläggning, rakhet och planhet vid vägkurvor. Det intelligenta styrsystemet och antisladdstyrningen möjliggör extremt smidig drift och säkerställer exakt rakhet i betongbeläggning.

●PERFEKT ERGONOMI OCH HANTERING

Den ergonomiskt utformade förarplattformen med ett användarvänligt manöverkoncept och utmärkt sikt gör förarens jobb enklare. Full hydraulisk oberoende drivning, mikrodatordisplay och självdiagnosfunktion. Ergonomisk design med intelligenta kontroller för bekväm och enkel användning.

●HELT MODULÄR MASKINDESIGN

Maskinens helt modulära design ger flexibiliteten att modifiera och uppgradera nya alternativ enligt användarens krav. Kompakta mått och minimala eftermonteringskrav säkerställer att asfaltläggaren är lätt att lasta och ekonomisk att transportera. Beroende på konfigurationen kan pluggstångsinföraren eller oscillerande balk och superslätare förbli monterad på maskinen under transport.

Funktioner (9)

Motor

Volvo / Cummins vattenkyld motor, kraftfull reservation med högt vridmoment,

låg bränsleförbrukning, utsläpp i överensstämmelse med miljön i Europa.

Vibrationsanordning

Superhög frekvens, starka vibrationer, hög täthet av beläggning på ovansidan

Automatiskt utjämningssystem

Automatiska utjämnings- och spårningssystem säkerställer planhet på beläggningsytan och vägens rakhet.

Skrapplåt

Styrs genom två hydraulcylindrar för att kontrollera betongmängden som kommer in till formningsmall, som kan gå upp och ner helt eller upp och ner oberoende av varandra vid antingen vänster eller höger.

Resesystem

Två hydrauliskt drivna larvband och mikrodatorkontroll säkerställer förinställd konstant hastighet, korrekt körning i rak linje och mjuk styrning runt kurvor

Perfekt ergonomisk design och driftskoncept

Den ergonomiskt utformade förarplattformen har ett användarvänligt manöverkoncept och enastående sikt, vilket gör jobbet lättare för föraren.

Centraliserad smörjning

Centralsmörjning kan auto. Ladda smörjfett till högtemperatur- och drivkomponenter, förläng utslitningsperioden effektivt, förbättra tillförlitligheten av sabotage och matning avsevärt.

STANDARD ELLER VALFRI UTRUSTNING

1. Hydrauliska vibratorer

Asfaltläggaren levereras som standard med 14 hydrauliska anslutningar för att driva den hydrauliska vibratorn (9 eller 24 tillval)

2. Separata sidostavsinsatser

Sidostagsinläggare på den utrustade på båda sidorna sätter automatiskt in dragstänger för att asfaltera intilliggande vägbeläggningar

3, längsgående dragstångsinförare (endast för AHT8500/SF7500S)

Längsgående dragstänger sätts in automatiskt för att förhindra att plattorna glider isär vid de längsgående lederna.

4, Valfritt SUPER SMÖR

Superslätaren tillverkad av högkvalitativt material säkerställer perfekt ytkvalitet

5, Valfri oscillerande strålinförare (endast för AHT7500S)

Den excentriskdrivna, kraftiga oscillerande balken med automatisk lyftfunktion när maskinen stannar kan ta bort eventuella ojämnheter i betongbeläggningens yta.

6, valfri DBI-insats (endast för AHT7500S)

Den omfattande pluggstångsinföraren (DBI) monterad på maskinramen (endast för AHT7500S) har den valfria automatiska insättningsfunktionen som kan sätta in pluggstången i exakt position.

FÖRDELAR MED AHT4000/6000/8500/7500S SERIEN SLIPFORM PLATSER

1 . Prestandaoptimerad Eco Mode Engine Management

ECO-läget justerar automatiskt motoreffekten efter prestandakrav för att säkerställa optimal motoreffektivitet, ekonomisk dieselförbrukning och låga bulleremissioner.

2.. Kraftfull motor

Den kraftfulla motorn garanterar en effektiv betongbeläggning i det optimala effekt- och vridmomentområdet hela tiden.

3. Standardiserat driftkoncept, ergonomiskt optimerad, tydligt organiserad kontrollpanel

Med sin toppmoderna skärm och tydliga, språkneutrala symboler underlättar kontrollpanelen effektiv fältdrift. Det standardiserade, översiktliga driftkonceptet som används av de olika modellerna ger bättre synergi.

4. Enkel åtkomst till underhålls- och inspektionspunkterna minimerar underhållskraven.

5. Högkvalitativt maskinstyrningssystem Det högkvalitativa maskinstyrsystemet som använder ZJAR PAVINGS egenutvecklade mjukvara ökar både driftsäkerheten och glidformsutläggarens användningsområde.

6. SERVICE DIAGNOSTIK SYSTEMWIDIAG

ZJAR PAVER, servicediagnossystemet med ett standardiserat gränssnitt, låter tekniker snabbt felsöka fel direkt på plats.

7. Kontrollsystem för tvärgående lutning

Innovativ elektronisk tvärlutningskontroll som utvecklats av ARAN minskar maskinens svarstid avsevärt, vilket resulterar i den önskade beläggningseffekten.

8. Hastighetsjustering (Maskingång och hastighetsreglering)

Datorstödd hastighetsjustering för varje enskild bandenhet möjliggör exakt överensstämmelse med specifikationerna även vid asfaltering runt kurvor.

9. Snabb omvandling under transport och enkel transport

Den minimala ansträngning som krävs för att konvertera utläggaren under transport minskar driftskostnaderna. Manövrerbarhet och kompakta maskindimensioner gör transporten enkel.

Applikationsscener:

Scener av torg- och flygplatskonstruktion

Scener avVägochTunnelKonstruktion

På mycket kort tid var betongbeläggningen snabbt klar genom högintensiv konstruktion.

Halkformad beläggning med jämn yta och god kompakthet

Enstegsformning med bra och snyggt hörn och kant

Exakt drift med det automatiska avjämningssystemet leder till stor jämnhet på beläggningsytan.

I många regioner i Sydostasien är det nödvändigt att placera stålnät inuti betongbeläggningen.

Vissa projekt kräver att längsgående dragstänger placeras i betongformer, som även kan förplaceras manuellt.

Tillämpning av mekanismen för automatisk insättning av dragstänger

WorkingPrincip:

Betongbil häller betongblandning framför spridaren; Utläggaren rör sig framåt med en viss hastighet; Arbetsmekanismen börjar fungera. Skruvspridaren separerar den ansamlade betongen i vänster och höger riktning och fördelar den jämnt framför skrapan. Den tillfälliga skrapplattan, med höjden hydrauliskt justerbar, skrapar cementbetongen till den erforderliga förbeläggningstjockleken. Frekvensomvandlingens plug-in vibrerande stav vibrerar med en viss frekvens för att driva ut luft som smälter in i betongen under blandning och sedan för att eliminera porer.

Början av arbetet

Urban vägbyggen i Sydostasien, där hälften av vägbeläggningen var asfalterad.

I Kambodja

Kraftigt förbättrad byggkvalitet och arbetseffektivitet vann mycket beröm från lokala ägare

Klass 1 motorväg i Puerto Princess, Filippinerna

Byggscener i Afrika i Nigeria, Madagaskar, Senegal och Mauritius

Samordnad beläggning, ger hög arbetseffektivitet

Beläggningskonstruktion, om du behöver undvika hinder behövs flera enkla betongformar för att slutföra ombeläggningen.

Två alternativ för lastning för sjötransport:

Inget behov av att ta bort stora delar såsom larvbandet; hela maskinen skickas i den platta rackbehållaren; när den transporteras till byggarbetsplatsen kan den fungera efter montering av ett litet antal tillbehör, som visas på bilden ovan.

Demontera larvbandet i oberoende små delar och lägg i behållaren. Vid leverans till arbetsplatsen krävs mycket arbete innan det kan sättas i konstruktion.

Lastning för landtransport:

Lastning av gods för landtransport: Lyft utläggaren på plattformssläpet

Kör utläggaren på plattformsvagnen från den sidomonterade dedikerade gångstödsramen.

Långvägstransport med platt släp

ISO-certifiering

CE-certifiering

Service efter försäljning:

Genom samarbete, integration och omorganisation förbättrar ARAN Company på ett omfattande sätt sin tekniska styrka och bildar ett nytt språng framåt utvecklingsmekanism.

ARAN-företaget kommer att vara i linje med företagskonceptet "Skapa värde för användare" och förbättra kärnkonkurrenskraften för att uppnå ett nytt språng för Zhenjiang Aran Machinery Co., LTD

Åtagande om produkteftermarknadsservice

Tillverkaren kommer att garantera kvaliteten på utrustningen under en period av 12 månader efter betalning (förutom vanlig förbrukning, motordelar och förbrukningsvaror). Under garantiperioden ska Säljaren fullt ut garantera driften av utrustningen. Under garantiperioden, om något kvalitetsfel eller skada inträffar under driften av utrustningen, ska Säljaren leverera samma reservdelar till användaren med flyg på Säljarens bekostnad.

När betongbeläggaren har sålts kommer en professionell serviceingenjör från en inhemsk eller utländsk mobil bensinstation att skickas till platsen gratis för installation, driftsättning och teknisk utbildning under en period av 15 dagar på begäran av slutanvändarna. Flygbiljetten tur och retur till arbetsplatsen och lokala transportkostnader för den professionella servicepersonalen bärs av användaren. Dessutom, om ytterligare tekniska tjänster krävs för köparens projekt efter att idrifttagning och teknisk utbildning har slutförts, kommer säljaren att ordna så att dess servicetekniker förlänger vistelsen eller gör ett besök på webbplatsen.

Företaget kommer att fortsätta att optimera produkterna och ge en servicegaranti. Efter mottagandet av Köparens meddelande om begäran om service kommer ett skriftligt svar att erbjudas inom 24 timmar för att presentera motsvarande behandlingsmetod, och delar kommer att skickas till Användarens webbplats med flyg eller expressleverans på kortast möjliga tid, så att våra utländska användare kan njuta av livstids tekniska tjänster och leverans av reservdelar.

Kvalitetssäkring för produktionsprocess och tillverkning

I enlighet med principen om "Allt för användarna" tillhandahåller företaget utrustningsanpassning enligt användarens behov. Baserat på avancerad utländsk teknologi, i kombination med de faktiska inhemska förhållandena för vägbyggen, har Zhenjiang Aran kontinuerligt förbättrat och fulländat sin produktdesign och har utvecklat en serie produktgrupper för beläggningar och blandningsutrustning. Samtidigt har företaget också bemästrat kompetensen att utveckla nya typer av vägbyggnadsprodukter. Med sin ledande teknologi, innovativa anda, pålitliga kvalitet och servicegaranti, marknadsför Zhenjiang Aran nu sina produkter över hela världen. I Kina, Afrika, Östeuropa, Indien, Latinamerika, Mellanöstern, Ryssland och Sydostasien hjälper Zhenjiang Aran till att bygga en vacker framtid för världen.
