Betong vägbyggnadsutrustning

Specifikationer:

AHT4000/AHT6000/AHT8000/AHT7500S

* :Valfritt är grundbeläggningsbredden 2500 mm eller 3500 mm, och beläggningsbredden breddas med 250 mm eller 300 mm intervall.

Den anpassas av kunden enligt de faktiska konstruktionskraven.

**:alternativ 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

tillval2--TAD850VE, Volvo160kW/2200rpm.

***:alternativ -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

All information och specifikationer är korrekta vid tryckningstillfället och kan ändras utan föregående meddelande.

Funktioner

一,Prestandaegenskaper:

AHT4000/6000/8500/7500S betongutläggare är helt hydrauliskt driven, centraliserad datorstyrning med realtidsövervakning och självdiagnostik samt ett automatiskt utjämnings- och spårbarhetssystem.

● ÖVERSIKT

Denna innovativa, avancerade och praktiska maskin av hög standard är en dedikerad utrustning för byggande av betongvägar och torg- och flygplatsbeläggningar.

●MYCKET FLEXIBEL BETONG SLIPFORM BELÄGGNING

Den slipformade betongbeläggaren kan exakt belägga vanliga betongbeläggningar med bredd från 3,0 m - 8,5 m och tjocklek upp till 450 mm.

●EFFEKTIVT MOTORHANTERINGSSYSTEM

ECO-lägesinställningen justerar automatiskt motoreffekten för att säkerställa bränsleeffektiv dieselförbrukning och låga bullerutsläpp. AHT6000/8500/7500S är utrustade med VOLVO TAD552VE/TAD851VE/TAD852VE-motorer, med banbrytande, högpresterande motorteknologi (upp till 210 kW/290 hk uteffekt) som uppfyller EC Steg IIIA-emissionsstandarder.

●STYR- OCH DRIVSYSTEM MED HÖG PRECISION

Automatisk utjämning och spårningssystem för att säkerställa beläggningens planhet, rakhet och jämnhet vid vägkrökar. Det intelligenta kontrollsystemet och antisladdstyrsystemet för extremt smidig drift säkerställer rakheten hos exakt betongbeläggning.

●BETONGKOMPAKTERINGSMEKANISM

Asfaltläggaren är utrustad med en hydraulisk vibratordrift, med standard 14 hydraulanslutningar (tillval: 9 eller 18). Samtidiga operationer med spridning, skrapning, vibrering, stampning och extrudering samtidigt vid beläggning av stödskikt och betongväg.

●ROLIG MASKINDESIGNandHÅLLBARBEläggningsform

Den robusta designen garanterar konsekvent högeffekts exakt betongbeläggning under svåra förhållanden. Utläggaren kan vara kompatibel med 8,5 m (eller 9 m) serier av metriska beläggningsformar. Serien 3,0 m till 8,5 m levereras som standard med en slitsula och kan utrustas med en valfri kronprofil.

●PERFEKT ERGONOMI OCH HANTERING

Förarens plattform har ergonomisk design, användarvänligt manöverkoncept och exceptionell sikt, fullständig hydraulisk oberoende drivning, mikrodator med display och självdiagnostik. Ergonomiskt designad med smarta kontroller för bekvämlighet och användarvänlighet.

●HELT MODULÄR MASKINDESIGN

Den helt modulära designen gör det möjligt att flexibelt modifiera och uppgradera med nya alternativ enligt användarens krav. Kompakta mått och minimala krav på eftermontering säkerställer enkel lastning och ekonomisk transport. Pluggstångsinföraren eller oscillerande balk och superslätare kan förbli monterad på maskinen under transport.

Feturer (9)

Motor

Volvo / Cummins vattenkyld motor, kraftfull reservation med högt vridmoment,

låg bränsleförbrukning, utsläpp i överensstämmelse med miljön i Europa.

Vibrationsanordning - Superhög frekvens, starka vibrationer, hög täthet av beläggning på ovansidan

Automatiskt utjämningssystem – System för automatisk utjämning och spårning säkerställer att beläggningsytan är plan och vägens rakhet.

Skrapplatta – Två hydraulcylindrar för att kontrollera betongmängden som kommer in till formningsmallen, som kan gå upp och ner helt eller upp och ner oberoende av varandra vid antingen vänster eller höger.

Resesystem

Två hydrauliskt drivna larvband och mikrodatorkontroll säkerställer förinställd konstant hastighet, korrekt körning i rak linje och mjuk styrning runt kurvor

Perfekt ergonomisk design och driftskoncept

Den ergonomiskt utformade förarplattformen har ett användarvänligt manöverkoncept och enastående sikt, vilket gör jobbet lättare för föraren.

Centraliserad smörjning

Centralsmörjning kan auto. Ladda smörjfett till högtemperatur- och drivkomponenter, förläng utslitningsperioden effektivt, förbättra tillförlitligheten av sabotage och matning avsevärt.

STANDARD ELLER VALFRI UTRUSTNING

1. Hydrauliska vibratorer

Asfaltläggaren levereras som standard med 14 hydrauliska anslutningar för att driva de hydrauliska vibratorerna (9 eller 24 som tillval)

2. Separata sidostavsinsatser

Sidostagsinläggare på den utrustade på båda sidorna sätter automatiskt in dragstänger för att asfaltera intilliggande vägbeläggningar

3, längsgående dragstångsinförare (endast för AHT8500/SF7500S)

Längsgående dragstänger sätts in automatiskt för att förhindra att plattorna glider isär vid de längsgående lederna.

4, Valfritt SUPER SMÖR

Superslätaren tillverkad av högkvalitativt material säkerställer perfekt ytkvalitet

5, Valfri oscillerande strålinförare (endast för AHT7500S)

Den excentriskdrivna, kraftiga oscillerande balken med automatisk lyftfunktion när maskinen stannar kan ta bort eventuella ojämnheter i betongbeläggningens yta.

6, valfri DBI-insats (endast för AHT7500S)

Den omfattande pluggstångsinföraren (DBI) monterad på maskinramen (endast för AHT7500S) har den valfria automatiska insättningsfunktionen som kan sätta in pluggstången i exakt position.

FÖRDELAR MED AHT4000/6000/8500/7500S SERIEN SLIPFORM PLATSER

1. Kraftfull motor

Den kraftfulla motorn garanterar en effektiv betongbeläggning i det optimala effekt- och vridmomentområdet hela tiden.

2. Prestandaoptimerad Eco Mode Engine Management

ECO-läget kan automatiskt anpassa motoreffekten efter prestandakrav för att garantera optimal motoreffektivitet, ekonomisk dieselförbrukning och låga bulleremissioner.

3. Standardiserat driftkoncept, ergonomiskt optimerad, tydligt organiserad kontrollpanel

Med sin toppmoderna skärm och tydliga, språkneutrala symboler främjar kontrollpanelen produktiv drift på plats. Det standardiserade, självförklarande driftkonceptet som används på olika modeller ger bättre synergieffekter.

4. Enkel åtkomst till underhålls- och inspektionspunkterna minimerar underhållskraven.

5. Det högkvalitativa maskinstyrsystemet som använder ZJAR PAVINGS egenutvecklade mjukvara ökar både driftsäkerheten och utläggarens användningsområde.

6. SERVICE DIAGNOSTIK SYSTEMWIDIAG

ZJAR PAVER, servicediagnossystemet med ett standardiserat gränssnitt, låter tekniker snabbt felsöka fel direkt på plats.

7. Kontrollsystem för tvärgående lutning

Innovativ elektronisk tvärlutningskontroll som utvecklats av ARAN minskar maskinens svarstid avsevärt, vilket resulterar i den önskade beläggningseffekten.

8. Hastighetsjustering (Maskingång och hastighetsreglering)

Den datorstödda hastighetsjusteringen av varje enskild bandenhet gör att specifikationerna kan följas med precision, även vid asfaltering runt kurvor.

9. Snabb omvandling under transport och enkel transport

Den minimala ansträngning som krävs för att konvertera utläggaren under transport minskar driftskostnaderna. Manövrerbarhet och kompakta maskindimensioner gör transporten enkel.

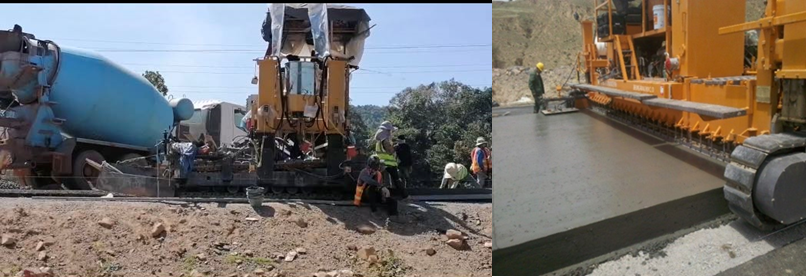

Applikationsscener:

Scener av torg- och flygplatskonstruktion

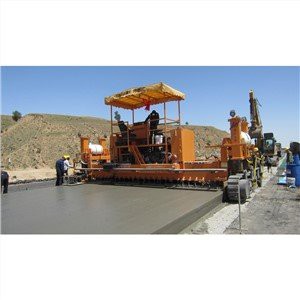

Scener av väg- och tunnelkonstruktion

enstegsformning med bra och snyggt hörn och kant

Exakt drift med det automatiska avjämningssystemet leder till stor jämnhet på beläggningsytan.

I många regioner i Sydostasien är det nödvändigt att placera stålnät inuti betongbeläggningen.

Och vissa projekt kräver att längsgående dragstänger placeras i betongformer, som också kan förplaceras manuellt.

Tillämpning av mekanismen för automatisk insättning av dragstänger

WorkingPrincip:

Betong hälls med betongblandning framför spridaren; Utläggaren rör sig framåt med en viss hastighet; Arbetsmekanismen börjar fungera. Skruvspridaren separerar den ansamlade betongen i vänster och höger riktning och fördelar den jämnt framför skrapan. Höjden på den tillfälliga skrapan kan justeras hydrauliskt för att skrapa cementbetongen till önskad förbeläggningstjocklek. Den insticksvibrerande staven med variabel frekvens vibrerar med en viss frekvens för att driva ut luften som blandas i betongen under blandningsprocessen och sedan eliminera porositeten.

Torgkonstruktion

.

Urban vägbyggen i Sydostasien, där hälften av vägbeläggningen var asfalterad

På mycket kort tid var betongbeläggningen snabbt klar genom högintensiv konstruktion. I Kambodja

Kraftigt förbättrad byggkvalitet och arbetseffektivitet vann mycket beröm från lokala ägare

Byggscener i Afrika i Nigeria, Madagaskar, Senegal och Mauritius

Samordnad beläggning, ger hög arbetseffektivitet

Beläggningskonstruktion, om du behöver undvika hinder behövs flera enkla betongformar för att slutföra ombeläggningen.

Klass 1 motorväg i Puerto Princess, Filippinerna

Två alternativ för lastning för sjötransport:

Inget behov av att ta bort stora delar; hela maskinen skickas i den platta rackbehållaren; när den transporteras till platsen kan den fungera efter att ha monterat ett litet antal tillbehör, som visas på bilden ovan.

Demontera larvbandet i oberoende små delar och lägg i behållaren. Vid leverans till arbetsplatsen krävs mycket monteringsarbete innan det kan sättas i konstruktion.

Lastning för landtransport:

Lastning av gods för landtransport: Lyft utläggaren på plattformssläpet

Kör utläggaren på plattformsvagnen från den sidomonterade dedikerade gångstödsramen.

Långvägstransport med platt släp

ISO-certifiering CE-certifiering

Service efter försäljning:

Genom samarbete, integration och omorganisation förbättrar ARAN Company sin övergripande styrka och bildar ett nytt språng framåt utvecklingsmekanism.

ARAN-företaget kommer att vara i linje med företagskonceptet "Creating Value for Users" och förbättra dess kärnkonkurrenskraft för att uppnå ett nytt språng för Zhenjiang Aran Machinery Co., LTD

Åtagande om produkteftermarknadsservice

Tillverkaren kommer att garantera kvaliteten på utrustningen (förutom vanlig förbrukning, motordelar och förbrukningsvaror) i 12 månader efter betalning. Under garantitiden ska säljaren fullt ut garantera driften av utrustningen. Under garantiperioden, om något kvalitetsfel eller skada uppstår under driften av utrustningen, ska säljaren flygtransportera samma reservdelar till användaren på säljarens bekostnad.

Efter att betongbeläggaren har sålts, på begäran av slutanvändaren, kommer professionella serviceingenjörer från inhemska eller utländska mobila bensinstationer att skickas till platsen gratis för installation, driftsättning och teknisk utbildning i 15 dagar. Flygresa tur och retur till arbetsplatsen och lokala transportkostnader för professionell servicepersonal kommer att bäras av användaren. Dessutom, om köparens projekt kräver ytterligare tekniska tjänster efter att driftsättningen och den tekniska utbildningen är klar, kommer säljaren att se till att dess servicetekniker förlänger vistelsen eller besöker platsen.

Företaget kommer att fortsätta att optimera produkter och ge servicegaranti. Efter att ha mottagit köparens meddelande om servicekrav, kommer vi att ge ett skriftligt svar inom 24 timmar, föreslå motsvarande hanteringsmetod och leverera delarna med flyg eller express till användarens webbplats på kortast möjliga tid, så att våra utländska användare kan njuta av livslångt teknisk service och reservdelsförsörjning.
