Slipform beläggningsprocess

(I Sydostasien)

Specifikationer:

* :Valfritt är grundbeläggningsbredden 2500 mm eller 3500 mm, och beläggningsbredden breddas med 250 mm eller 300 mm intervall.

Den anpassas av kunden enligt de faktiska konstruktionskraven.

**:alternativ 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

tillval2--TAD850VE, Volvo160kW/2200rpm.

***:alternativ -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

All information och specifikationer är korrekta vid tryckningstillfället och kan ändras utan föregående meddelande.

Funktioner

一,Prestandaegenskaper:

AHT4000/6000/8500/7500S betongbeläggningsmaskiner är konstruerade med full hydraulisk drivning, centraliserad datorstyrning med realtidsövervakning och självdiagnostik, samt automatiska nivellerings- och spårningssystem.

● ÖVERSIKT

Denna innovativa, avancerade och praktiska maskin av hög standard är en viktig professionell utrustning för byggande av betongvägar och torg och flygplatsbeläggningar.

●MYCKET FLEXIBEL BETONG SLIPFORM BELÄGGNING

Betongslipformade stenläggare kan exakt belägga standardbetongbeläggningar med bredder från 3,0 m till 8,5 m och tjocklekar upp till 450 mm.

●BETONGKOMPAKTERINGSMEKANISM

Asfaltläggaren är utrustad med en hydraulisk vibratordrift. Samtidiga operationer av spridning, skrapning, vibrering, stampning och extrudering samtidigt vid beläggning av stödskikt och betongbeläggning.

●EFFEKTIVT MOTORHANTERINGSSYSTEM

ECO-lägesinställningarna justerar automatiskt motoreffekten baserat på nuvarande prestandakrav för att säkerställa bränsleeffektiv dieselförbrukning och låga bulleremissioner. Banbrytande högpresterande motorteknik (upp till 210 kW/290 hk) uppfyller EC Steg IIIA utsläppsstandarder.

●PERFEKT ERGONOMI OCH HANTERING

Den ergonomiskt utformade förarplattformen med ett användarvänligt manöverkoncept och utmärkt sikt gör förarens jobb enklare. Full hydraulisk oberoende drivning, mikrodatordisplay och självdiagnosfunktion. Ergonomisk design med intelligenta kontroller för bekväm och enkel användning.

●ROLIG MASKINDESIGNand HÅLLBAR BELÄGGNINGSFORM

Maskinens robusta design garanterar konsekvent betongbeläggning med hög avkastning och exakta beläggningsresultat även under svåra förhållanden. Utläggaren är kompatibel med 8,5 m-seriens metriska beläggningsformar. Serien 3,0 m till 8,5 m levereras som standard med en slitsula och kan utrustas med en valfri kronprofil.

●STYR- OCH DRIVSYSTEM MED HÖG PRECISION

Automatisk utjämning och spårningssystem för att säkerställa beläggningens planhet, rakhet och jämnhet vid vägkrökar. Det intelligenta styrsystemet och antisladdstyrningen möjliggör extremt smidig drift och säkerställer exakt rakhet av betongbeläggningar.

●HELT MODULÄR MASKINDESIGN

Maskinens helt modulära design ger flexibiliteten att modifiera och uppgradera nya alternativ enligt användarens krav. Kompakta mått och minimala krav på eftermontering säkerställer att asfaltläggaren är lätt att lasta och ekonomisk att transportera. Beroende på konfigurationen kan pluggstångsinföraren eller oscillerande balk och superslätare förbli monterad på maskinen under transport.

Funktioner (9)

Motor

Volvo/Cummins vattenkyld motor, kraftfull reservation med högt vridmoment, låg bränsleförbrukning, emission i överensstämmelse med miljön i Europa.

Vibrationsanordning Superhög frekvens, stark vibration, hög täthet av beläggning på ovansidan

Automatiskt utjämningssystem Automatiskt utjämnings- och spårningssystem säkerställer planhet på beläggningsytan och vägens rakhet.

Skrapplåt

Två hydraulcylindrar för att kontrollera betongmängden som kommer till formningsmallen, som kan gå upp och ner helt eller upp och ner oberoende av varandra vid antingen vänster eller höger.

Resesystem

Två hydrauldrivna larvband och mikrodatorkontroll säkerställer förinställd konstant hastighet, korrekt körning i rak linje och mjuk styrning runt kurvor.

PerfektErgonomiskDesign och Drift Begrepp

Den ergonomiskt utformade förarplattformen med ett användarvänligt manöverkoncept och utmärkt sikt gör förarens jobb enklare

.

Centraliserad smörjning

Centraliserad smörjning fyller automatiskt de höga temperatur- och kraftkomponenterna, vilket förlänger slitageperioden och förbättrar tillförlitligheten av sabotage och matning avsevärt.

STANDARD ELLER VALFRI UTRUSTNING

1. Hydrauliska vibratorer

Asfaltläggaren levereras som standard med 14 hydrauliska anslutningar för att driva de hydrauliska vibratorerna (9 eller 24 som tillval)

2. Separata sidostavsinsatser

Sidostagsinläggare på den utrustade på båda sidorna sätter automatiskt in dragstänger för att asfaltera intilliggande vägbeläggningar

3, längsgående dragstångsinförare (endast för AHT8500/SF7500S)

Längsgående dragstänger sätts in automatiskt för att förhindra att plattorna glider isär vid de längsgående lederna.

4, Valfritt SUPER SMÖR

Superslätaren tillverkad av högkvalitativt material säkerställer perfekt ytkvalitet

5, Valfri oscillerande strålinförare (endast för AHT7500S)

Den excentriskdrivna, kraftiga oscillerande balken med automatisk lyftfunktion när maskinen stannar kan ta bort eventuella ojämnheter i betongbeläggningens yta.

6, valfri DBI-insats (endast för AHT7500S)

Den omfattande pluggstångsinföraren (DBI) monterad på maskinramen (endast för AHT7500S) har den valfria automatiska insättningsfunktionen som kan sätta in pluggstången i exakt position.

FÖRDELAR MED AHT4000/6000/8500/7500S SERIEN SLIPFORM PLATSER

1. Prestandaoptimerad Eco Mode Engine Management

ECO-läget kan automatiskt anpassa motoreffekten efter prestandakrav för att garantera optimal motoreffektivitet, ekonomisk dieselförbrukning och låga bulleremissioner.

2. Kraftfull motor

Den kraftfulla motorn säkerställer en effektiv betongbeläggning hela tiden med optimalt effekt- och vridmomentområde.

3. Standardiserat driftkoncept, ergonomiskt optimerad, tydligt organiserad kontrollpanel

Med sin toppmoderna skärm och tydliga, språkneutrala symboler underlättar kontrollpanelen effektiv fältdrift. Det standardiserade, självförklarande driftkonceptet som används på olika modeller ger bättre synergieffekter.

4. Enkel åtkomst till underhålls- och inspektionspunkterna minimerar underhållskraven.

5. Det högkvalitativa maskinstyrsystemet som använder ZJAR PAVING:s egenutvecklade mjukvara ökar både driftsäkerheten och slipformsutläggarens användningsområde.

6. SERVICE DIAGNOSTICS SYSTEMWIDIAG

ZJAR PAVERs diagnossystem med ett standardiserat gränssnitt, gör att tekniker snabbt kan felsöka fel direkt på plats.

7. Kontrollsystem för tvärgående lutning

Innovativ elektronisk tvärlutningskontroll som utvecklats av ARAN minskar maskinens svarstid avsevärt, vilket resulterar i den önskade beläggningseffekten.

8. Hastighetsjustering (Maskingång och hastighetsreglering)

Den datorstödda hastighetsjusteringen av varje enskild bandenhet gör att specifikationerna kan följas med precision, även vid asfaltering runt kurvor.

9. Snabb omvandling under transport och enkel transport

Minimal ansträngning som krävs för att konvertera utläggaren under transport minskar driftskostnaderna. Manövrerbarhet och kompakta maskindimensioner gör transporten enkel.

Applikationsscener:

Torg- och flygplatsbyggnad

Väg- och tunnelbyggen

Halkformad beläggning med jämn yta och god kompaktitet

Enstegsformning med bra och snyggt hörn och kant

Exakt drift med det automatiska avjämningssystemet leder till stor jämnhet på beläggningsytan.

I många regioner i Sydostasien är det nödvändigt att placera stålnät inuti betongbeläggningen.

Och vissa projekt kräver att längsgående dragstänger placeras i betongformer, som också kan förplaceras manuellt.

Tillämpning av mekanismen för automatisk insättning av dragstänger

WorkingPrincip:

Betongbil häller betongblandning framför spridaren; Utläggaren rör sig framåt med en viss hastighet; Arbetsmekanismen börjar fungera. Skruvspridaren separerar den ansamlade betongen i vänster och höger riktning och fördelar den jämnt framför skrapan. Den tillfälliga skrapplattan, med höjden hydrauliskt justerbar, skrapar cementbetongen till den nödvändiga förbeläggningstjockleken. Frekvensomvandlingens plug-in vibrerande stav vibrerar med en viss frekvens för att driva ut luft som smälter in i betongen under blandning och sedan för att eliminera porer.

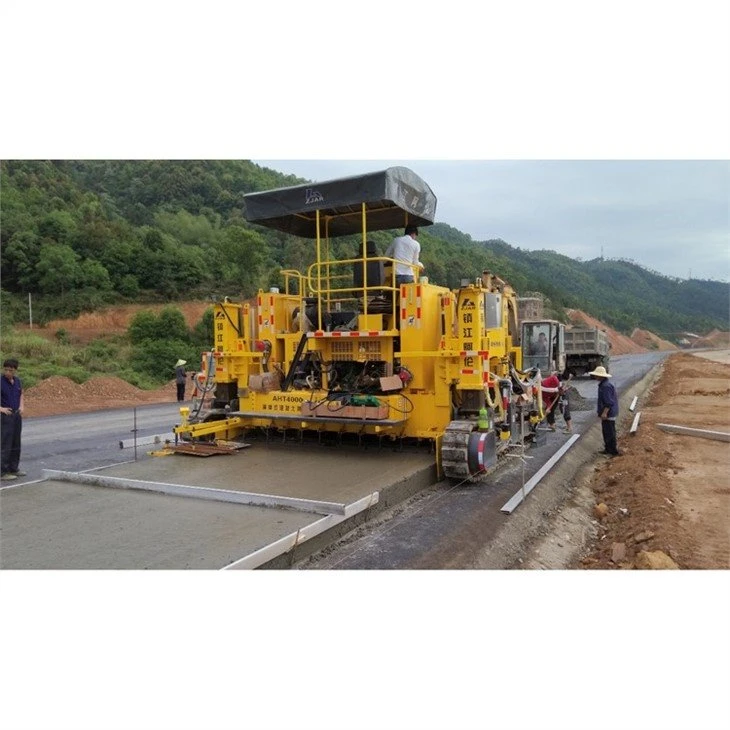

Urban vägbyggen i Sydostasien, där hälften av vägbeläggningen var asfalterad

I Kambodja

Klass 1 motorväg i Puerto Princess, Filippinerna

Byggscener i Afrika i Nigeria, Madagaskar, Senegal och Mauritius

Samordnad beläggningsdrift, hög arbetseffektivitet

För att undvika hinder behövs flera enkla betongformar för att slutföra ombeläggningen.

Två alternativ för lastning för sjötransport:

Inget behov av att ta bort stora delar; hela maskinen skickas i den platta rackbehållaren; när den transporteras till byggarbetsplatsen kan den fungera efter att ha monterat ett litet antal tillbehör, som visas på bilden ovan.

Demontera larvbandet i oberoende små delar och lägg i behållaren. Vid leverans till arbetsplatsen krävs mycket monteringsarbete innan det kan sättas i konstruktion.

Lastning för landtransport:

Lastning av gods för landtransport: Lyft utläggaren på plattformssläpet

Kör utläggaren på plattformsvagnen från den sidomonterade dedikerade gångstödsramen.

Långvägstransport med platt släp

ISO-certifiering CE-certifiering

Service efter försäljning:

Genom samarbete, integration och omorganisation förbättrar ARAN Company på ett omfattande sätt sin tekniska styrka och bildar ett nytt språng framåt utvecklingsmekanism.

ARAN kommer att vara i linje med företagskonceptet "Skapa värde för användare" och förbättra kärnkonkurrenskraften för att uppnå ett nytt språng för Zhenjiang Aran Machinery Co., LTD

Åtagande om produkteftermarknadsservice

Tillverkaren kommer att garantera kvaliteten på utrustningen (förutom vanlig förbrukning, motordelar och förbrukningsvaror) i 12 månader efter betalning. Under garantitiden ska säljaren fullt ut garantera driften av utrustningen. Under garantiperioden, om något kvalitetsfel eller skada uppstår under driften av utrustningen, ska säljaren flyga samma reservdelar till användaren på säljarens bekostnad.

Efter att betongbeläggaren har sålts, på begäran av slutanvändaren, kommer professionella serviceingenjörer från inhemska eller utländska mobila bensinstationer att skickas till platsen gratis för installation, driftsättning och teknisk utbildning i 15 dagar. Flygresa tur och retur till arbetsplatsen och lokala transportkostnader för professionell servicepersonal kommer att bäras av användaren. Dessutom, om köparens projekt kräver ytterligare tekniska tjänster efter att driftsättningen och den tekniska utbildningen är klar, kommer säljaren att se till att dess servicetekniker förlänger vistelsen eller besöker platsen.

Företaget kommer att fortsätta att optimera produkter och ge servicegaranti. Efter att ha mottagit köparens meddelande om servicekrav, kommer vi att ge ett skriftligt svar inom 24 timmar, föreslå motsvarande hanteringsmetod och leverera delarna med flyg eller express till användarens webbplats på kortast möjliga tid, så att våra utländska användare kan njuta av livslångt teknisk service och reservdelsförsörjning.

Kvalitetssäkring för produktionsprocess och tillverkning

I enlighet med principen om "Allt för användarna" tillhandahåller företaget utrustningsanpassning enligt användarens behov. Baserat på avancerad utländsk teknologi, i kombination med de faktiska inhemska förhållandena för vägbyggen, har Zhenjiang Aran kontinuerligt förbättrat och fulländat sin produktdesign och har utvecklat en serie produktgrupper för beläggningar och blandningsutrustning. Samtidigt har företaget också bemästrat kompetensen att utveckla nya typer av vägbyggnadsprodukter. Med sin ledande teknologi, innovativa anda, pålitliga kvalitet och servicegaranti, marknadsför Zhenjiang Aran nu sina produkter över hela världen. I Kina, Afrika, Östeuropa, Indien, Latinamerika, Mellanöstern, Ryssland och Sydostasien hjälper Zhenjiang Aran till att bygga en vacker framtid för världen.
